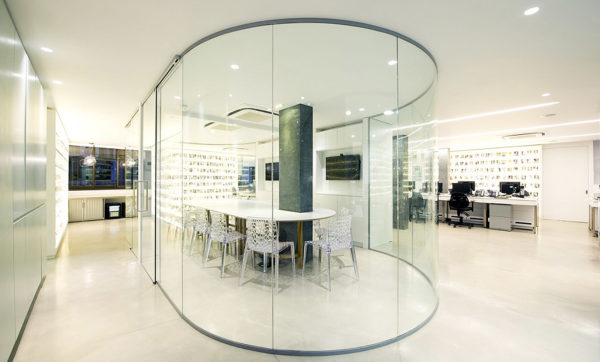

Моллированный(гнутый) противопожарный витраж / серия FRM7271

Вкратце про изделие

Моллированный противопожарный витраж серии FRM7271 представляет собой инновационную конструкцию, выполненную по технологии гнутья термостойкого алюминиевого профиля. Система включает огнеупорные многослойные стеклопакеты, интегрированные в изогнутую раму с заданным радиусом кривизны от 800 до 5000 мм. Конструкция оснащена терморасширяющимися уплотнителями и специальными противопожарными вставками, обеспечивающими герметичность при экстремальных температурах. Витраж изготавливается методом холодного гнутья с последующей термообработкой соединительных узлов при температуре 180°C.

Технические характеристики и параметры

Огнестойкость конструкции составляет EI 30, EI 45 или EI 60 в зависимости от комплектации стеклопакета и толщины термостойкого заполнения. Алюминиевый профиль системы имеет монтажную глубину 72 мм с толщиной стенки не менее 2,0 мм, что обеспечивает необходимую прочность изогнутой конструкции. Стеклопакет формируется из огнеупорного стекла толщиной 6-8 мм с противопожарным гелем или кристаллическими вставками толщиной 12-25 мм. Коэффициент теплопередачи готового изделия не превышает 2,8 Вт/(м²·К), что соответствует требованиям энергоэффективности класса В.

Соответствие нормативной документации

Моллированные противопожарные витражи серии FRM7271 соответствуют требованиям ГОСТ 30247.0-94 и ГОСТ 30247.1-94 по определению огнестойкости строительных конструкций. Испытания проводятся согласно ГОСТ Р 53307-2009 с определением класса огнестойкости по критериям потери несущей способности (R), целостности (E) и теплоизолирующей способности (I). Конструкции имеют сертификаты соответствия МЧС России и техническое свидетельство, подтверждающее класс пожарной опасности К0 по ГОСТ 30403-2012. Система также соответствует требованиям СНиП 21-01-97 «Пожарная безопасность зданий и сооружений» и Федерального закона №123-ФЗ «Технический регламент о требованиях пожарной безопасности».

Согласно п. 4.2.5 ГОСТ Р 53307-2009: «Противопожарные светопрозрачные конструкции должны обеспечивать нормируемый предел огнестойкости при воздействии стандартного температурного режима пожара без потери целостности и теплоизолирующей способности».

Области применения и монтажные решения

Гнутые противопожарные витражи FRM7271 предназначены для установки в зданиях с особыми архитектурными требованиями: торговых центрах, офисных комплексах, культурно-развлекательных объектах и промышленных сооружениях. Конструкции эффективно зонируют пространство на пожарные отсеки, сохраняя визуальную связь между помещениями и обеспечивая естественное освещение. Радиальные витражи устанавливаются в качестве ограждающих конструкций лестничных клеток, атриумов и холлов с повышенными требованиями к огнестойкости. Система совместима с другими противопожарными элементами, включая противопожарные перегородки, что позволяет создавать комплексные решения пожарной безопасности.

Монтаж и эксплуатационные характеристики

Установка моллированных витражей осуществляется с использованием специального крепежного комплекта, включающего анкерные пластины, регулируемые кронштейны и огнестойкие монтажные пены. Крепление рамы выполняется к несущим конструкциям здания через металлические анкеры диаметром 12-16 мм с шагом не более 600 мм по периметру. Монтажные зазоры заполняются огнеупорными герметиками на основе силикатных композиций, сохраняющими эластичность при температурах до 1000°C. Регулировка геометрии конструкции производится с помощью трехкоординатных винтовых механизмов с точностью позиционирования ±2 мм. Срок эксплуатации системы составляет не менее 25 лет при соблюдении регламента технического обслуживания каждые 12 месяцев.

Преимущества производства Fire-Max

Компания Fire-Max производит моллированные противопожарные витражи на собственном высокотехнологичном оборудовании с 2010 года, что гарантирует стабильное качество и конкурентоспособную стоимость продукции. Наши преимущества включают:

• Полный производственный цикл — от проектирования до монтажа с контролем качества на каждом этапе
• Собственная испытательная лаборатория — сертифицированная по ГОСТ Р ИСО/МЭК 17025-2019
• Российские сертификаты — все продукты имеют документы МЧС России и соответствуют отечественным стандартам
• Гибкие технические решения — изготовление витражей по индивидуальным проектам с радиусом от 800 мм
• Комплексный подход — проектирование, производство, доставка и монтаж «под ключ»
• Техническая поддержка — консультации инженеров на всех этапах реализации проекта

Более 3000 реализованных объектов подтверждают надежность и эффективность наших противопожарных систем в различных климатических условиях России.
